该受检测车间位于咸宁市嘉鱼县潘家湾,该工程为排架结构。根据图纸查阅、询问了解的工程概况。为了解该房屋主体结构现状与安全性能,特委托我中政建研(武汉)工程技术研究院对该建筑物进行房屋建筑安全鉴定。
检测目的:为房屋提供技术资料。
检测内容:根据《建筑结构检测技术标准》的规定和设计图统计的各类构件数量,按照构件受力重要性有重点的、针对性的随机进行抽样。抽样数量分别按《建筑结构检测技术标准》第3.3.13条之规定中A类检测类别及《混凝土结构工程施工质量验收规范》的要求随机抽取。具体检测内容如下:
(一)地基与基础
限于现场条件,未对基础进行开挖,仅检查房屋周边、地坪、散水等处是否有异常情况。
(二)上部主体结构
1、房屋外观检查:全面检查墙体、柱、屋面结构等主要受力构件的外观质量缺陷。
2、排架柱
2.1、柱截面尺寸:该房屋共有24根排架柱,现场随机抽取5根柱进行截面尺寸复核。
2.2、柱砼抗压强度检测:对所抽取的5根柱进行回弹法砼抗压强度检测。
2.3、柱主筋分布:对所抽取的5根柱进行主筋分布检测,并抽取1根柱,剔除柱的钢筋混凝土保护层,量测钢筋直径。
3、钢架梁:检测梁截面尺寸是否符合设计要求;检查梁翼缘和腹板是否存在扭曲或翘曲现象;钢架梁焊缝焊接质量。
4、檩条:检查檩条截面尺寸;检查檩条是否存在扭曲现象;检查檩条变形情况;检查檩条连接情况。
5、支撑、系杆及拉杆
5.1、水平支撑:检查水平支撑杆件截面尺寸是否符合设计要求;检查水平支撑杆件的设置是否符合设计要求;检查水平支撑杆的连接情况是否符合设计要求。
5.2、通长系杆:检查通长系杆截面尺寸是否符合设计要求;检查通长系杆的设置是否符合设计要求;检查通长系杆的连接情况是否符合设计要求。
5.3、檩条拉杆(直拉杆、斜拉杆):检查拉杆截面尺寸是否符合设计要求;检查拉杆的设置是否符合设计要求;检查拉杆的连接情况是否符合设计要求。
6、厂房主体结构倾斜观测:观测时选择厂房的角点部位,观测顶部与底部相对测站的水平、垂直坐标,计算倾斜率及倾斜方向,以确定厂房的倾斜率是否满足规范要求。
7、建筑结构体系:该建筑结构与图纸是否相符,建筑结构布置是否合理,结构形式与构件选型是否正确,传力路线是否合理,结构构造和连接是否可靠。
(三)围护结构
1、屋面:屋面构造及排水情况。
2、墙体:墙体粉刷、渗水与开裂情况。
3、门窗:门窗开启、封闭性与变形情况。
二、检测依据
《钢结构工程施工质量验收规范》(GB50205-2001)2012年版
《混凝土结构工程施工质量验收规范》(GB 50204-2015)
《工业建筑可靠性鉴定标准》(GB 50144-2008)
《回弹法检测混凝土抗压强度技术规程》(JGJ/T 23-2011)
《建筑结构检测技术标准》(GB/T50344-2004)
《建筑变形测量规范》(JGJ 8-2016)
《混凝土中钢筋检测技术规程》(JGJ/T 152-2008)
仓库设计图纸、地勘报告
三、检测仪器设备
全站仪 GTS-102N 2016CD03640033
混凝土钢筋检测仪 ZBL-R630 2016CD03171132
一体式数显回弹仪 HT-225T 2017LX01860017
钢卷尺 50M 2016CD03173293
手持式激光测距仪 GLM7000 2016CD03640007
四、资料调查
本工程结构类型为排架结构,基础形式采用桩基础,屋面采用彩钢屋面板。该建筑现作为车间使用,该项目的结构、建筑设计图纸齐全,其余工程资料部分缺失。

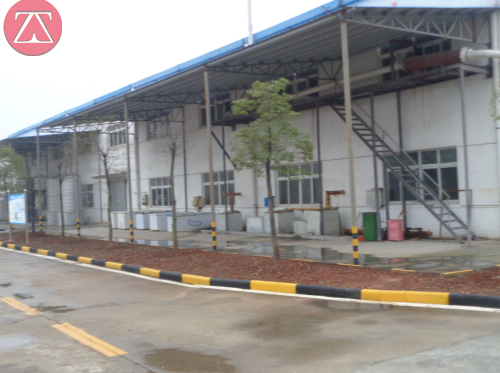

五、现场检测图片
六、检测结果
(一)地基与基础
房屋四周地坪及散水:经查看,目前该房屋周边地坪、散水无开裂和下沉征兆,也未发现基础下沉痕迹。
根据房屋外观情况及周边地坪、散水情况,并结合房屋建成后使用条件可以综合判定目前基础工作性能正常。
